Conques acoustiques WOODFOIL AcSh



Woodfoil® est un panneau de diffusion légèrement concave, fabriqué en contreplaqué de bouleau verni monté sur une structure en bois tendre. Ce diffuseur est idéal pour les salles de concert, les théâtres et les auditoriums.

Ce modèle offre deux options : le panneau de diffusion Woodfoil®, en contreplaqué de bouleau, et le Woodfoil® Ab, qui présente différentes perforations lui conférant un coefficient d'absorption plus élevé. Son format nous permet de faire le réglage approprié, en utilisant plusieurs panneaux et positions à travers des rotations de 90º, afin d'obtenir les objectifs requis pour chaque pièce. L'angle et l’orientation de cette pièce ont tous deux été calculés pour fournir une utilisation très polyvalente.

En utilisant plusieurs pièces conjointement, l'angle d'incidence n'est jamais trop convergent, ce qui permet une diffusion homogène de la diffusion de l'énergie sonore. Woodfoil® est disponible en différentes finitions bois ou en couleurs régulières, en option, permettant ainsi un fond approprié pour chaque espace. Le processus de montage est facile à mettre en œuvre en utilisant simplement les accessoires de fixation fournis.

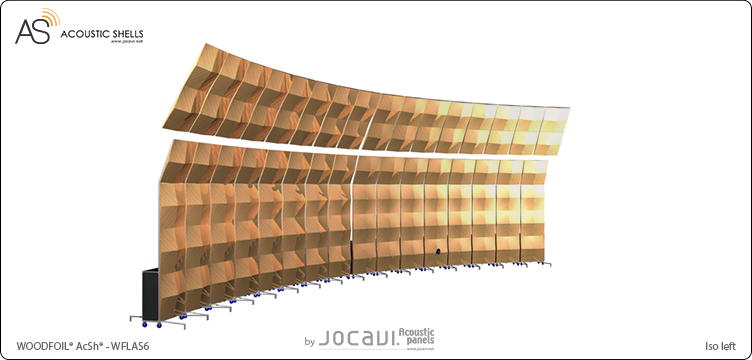

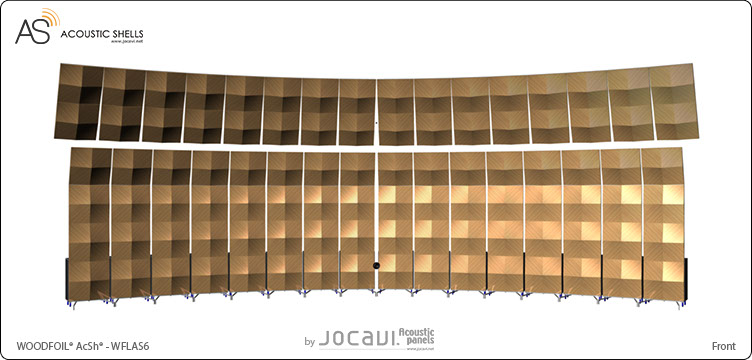

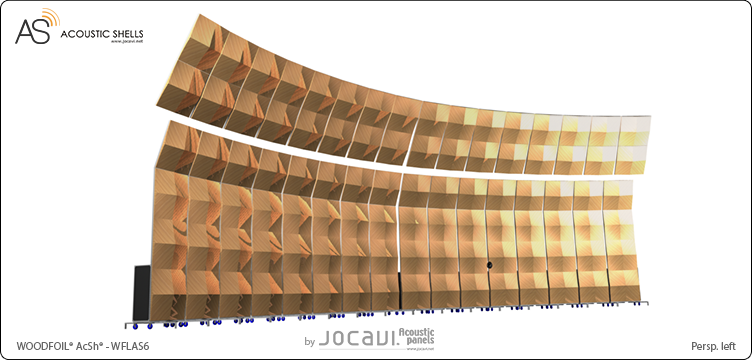

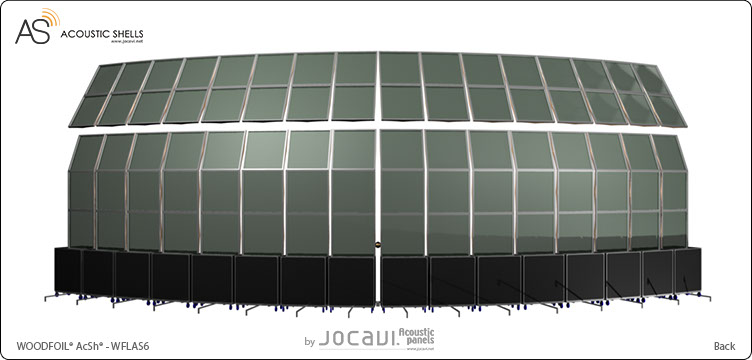

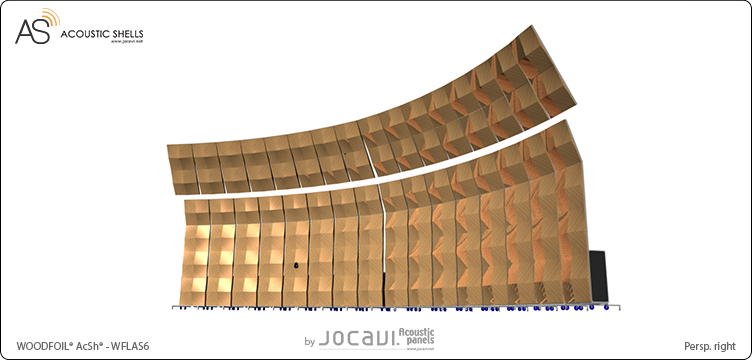

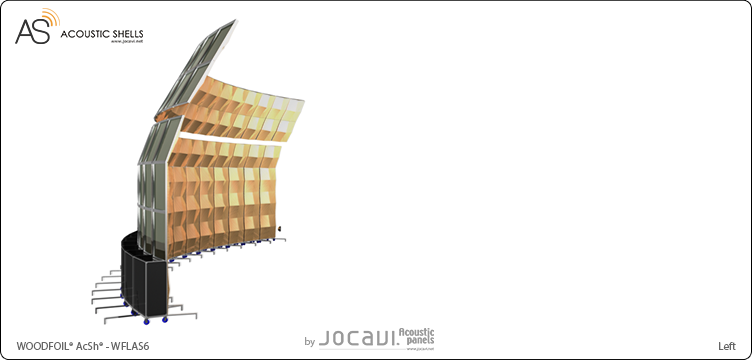

Les WOODFOIL® AcSh® sont des conques de diffusion acoustique portables faciles à installer destinées à être utilisées dans les concerts de musique non amplifiée. Les conques de diffusion sont des éléments de traitement acoustique utilisés dans les pièces de grand volume, telles que les théâtres et les auditoriums.

Ils peuvent également être utilisés dans la cedre de concerts en extérieur. L'installation de ces composants de diffusion acoustique vise à projeter le son original non amplifié de la scène vers le public. Cela permettra d'entendre le son qui provient directement des sources sonores et des instruments, sans la caractérisation ou la coloration inhérente à l'utilisation de l'électro-acoustique. Ces conques permettent également à la scène et à la pièce de figurer dans le même espace, elles doivent être couplées et multipliées de façon adéquate à chaque projet afin d'obtenir une zone de diffusion optimisée.











CARACTERISTIQUES



  ► Fabriqué en contreplaqué de bouleau.

  ► Classement feu : Euroclass B-s2,d0 (M1).

  ► Deux options : Woodfoil® (diffuseur) Woodfoil® Ab (diffusion avec caractéristiques d'absorption)

  ► NRC : 0,23 / m2 (WFL060); 0,62 / m2 (WFL060 Ab)

  ► Diffusion moyenne Woodfoil® : 0,68 / m2 [> 100Hz; <5KHz].

  ► Diffusion moyenne Woodfoil® Ab : 0,51 / m2 [> 100Hz; <5KHz].

  ► Installation : accessoires de montage inclus



Selon l'espace disponible sur la scène, plus ou moins d'éléments peuvent être utilisés pour former la forme d'une conque parfaite. Construit sur une configuration modulaire avec des modules de 120 x 120cm, jusqu'à quatre modules peuvent être couplés en hauteur, totalisant ainsi une surface homogène diffusante de 480 x 120 cm. Les WOODFOIL® AcSh® sont des diffuseurs de grande taille qui assurent une diffusion très homogène.











MODÈLES MONTÉS ET TAILLES

(Dimensions en mm excluant les pieds extensibles)



  MODÈLE                     LARGEUR            PROFONDEUR            TAILLE                 POIDS

WFL 060 AS3/AS4           1265                   895 /1159                 1620              121 / 154 Kg

WFL120 AS3/AS4            1265                   985 /1279            3800 / 5000        165 / 198 Kg



MODÈLES DANS LE FLIGHT-CASE

(Dimensions en mm, prêt pour le transport)





  MODÈLE                    LARGEUR            PROFONDEUR          TAILLE                 POIDS

WFL 060 AS3/AS4        1265                    904 / 1178               1620                143 / 176 Kg

WFL120 AS3/AS4        1265                   994 / 1279                 1620                187 / 220 Kg

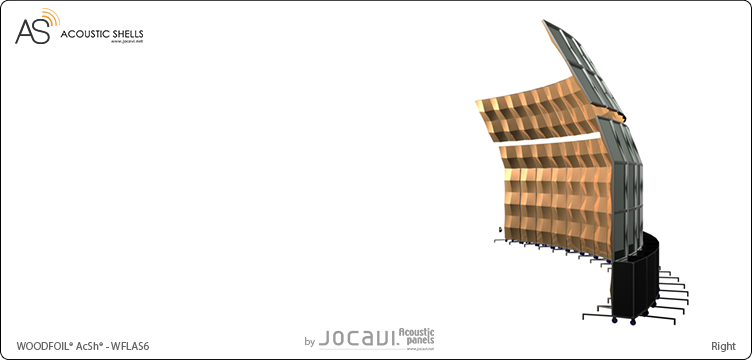

Vue de côté

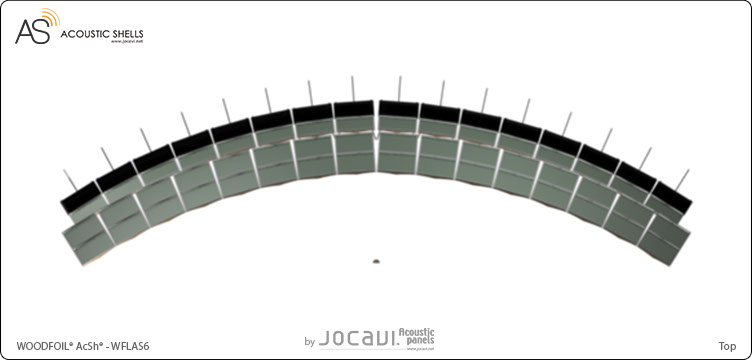

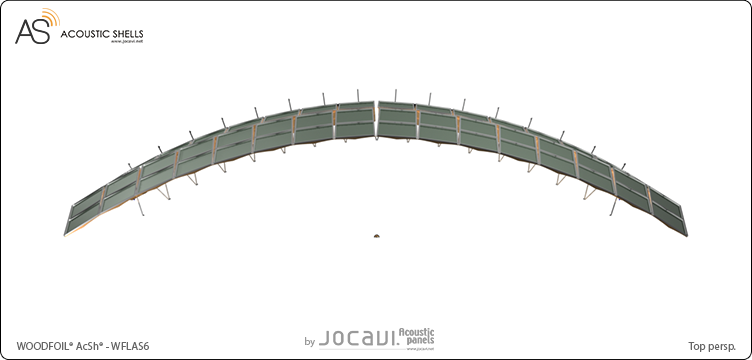

Vue de dessus

Vue de côté (module unitaire)

Vue de dessus

EFFETS DE DIFFUSION

A - Diffusion verticale

B - Diffusion horizontale

C - Diffusion verticale

D - Diffusion horizontale

FINITIONS BOIS
PIN
CHENE
MERISIER
ACAJOU
NOIR/MARRON
SUCUPIRA
